اقسام مختلفی از تجهیزات حفاری برای نفوذ بر سطوح سخت استفاده می شود. در عمل، دو روش پرکاربرد از پنوماتیک و هیدرولیک بهره می برند؛ کدام بهترین است؟ روشهای حفاری سنگ هیدرولیک یا پنوماتیک؟ برای شکل دادن یک تصمیم آگاهانه نیاز به این است که نگاهی به عملکرد هرکدام بیندازیم:
پنوماتیک
تجهیزات پنوماتیک با بهرهگیری از هوای فشرده و تبدیل انرژی آن به انرژی مکانیکی کار می کنند. در صنایع گازهای فشرده به طور گستردهای کاربرد دارند و در کارخانجات نیز هوای فشرده برای مدیریت دستگاههای ابزار دقیق استفاده می شود. پنوماتیک در راهسازی، ساخت و ساز، حفاری معدن و بخشهای مختلف دیگری از زندگی بشر، حتی دندانپزشکی حضور داشته و امکانات مختلفی را فراهم آورده است.
هیدرولیک
تجهیزات هیدرولیک با بهرهگیری از انرژی سیالات فشرده کار می کنند. زمانی که شما پا بر روی پدال ترمز خودروی خود میفشارید، میلهای(رادی) را حرکت میدهید و این حرکت به پیستونهای سیلندر اصلی منتقل می شود، این اتفاق سیال را به سوی کالیپرهای ترمز فرستاده و کالیپرها لنتها را بر روی روتور (محور) چفت می کند که به چرخهای خودرو متصل است. این اصطکاک افزوده چرخها را از حرکت بازمیدارد.
کدام قویتر است؟
هوای فشرده و سیال فشرده هر دو حجم زیادی انرژی ذخیره دارند و برتری یکی بر دیگری بستگی به کاربرد مورد نظر ما دارد. برای مقایسهی دریل هیدرولیک و دریل پنوماتیک بایستی نکات مختلفی را مدنظر قرار دهیم:
زمانی که شما به بازدهی کلی سیستمها توجه کنید، شاهد برتری هیدرولیک با بازدهی ۳۰ درصدی بر پنوماتیک با بازدهی ۱۰ درصدی خواهید بود. این بدین معناست که نیاز به قدرت و بازدهی انرژی بیشتر در مقابل پول پرداخت شده را دریلهای هیدرولیک ارضا خواهد کرد. همچنین بهرهگیری از فشارهایی به مراتب بالاتر در حفاری با تجهیزات هیدرولیک نسبت به حفاری با تجهیزات پنوماتیک ممکن می باشد.
سطح صدا (نویز)
آلودگی صوتی مسئلهای حائز اهمیت در محیطهای کاری این روزهاست. دریلهای پنوماتیک عموما پرسروصداتر هستند، چون به سه طریق مختلف صدا تولید می کند:
- صدای ناشی از مکانیک حفاری
- صدای ناشی از فرآیند حفاری
- هوای خروجی از مکانیزم حفاری
ارزش فشردهسازی
هر دوی این سیستمها با بهرهگیری از فشردهسازی کار میکنند، با این تفاوت که سیال را نمیتوان فشرده کرد و در دیگر سو هوا تراکمپذیر است. مزیت هیدرولیک آن است که به قرارگیری قطعات در جای خود کمک میکند و نیاز به سایر تجهیزات جانبی را میکاهد.
لب کلام:
هیدرولیک بازدهی ۳۰ درصدی و پنوماتیک بازدهی ۱۰ درصدی دارد. دریل هیدرولیک سنگینتر از دریل پنوماتیک است. پنوماتیک با هوای فشرده و هیدرولیک با سیال کار می کند.
فاصله
سیالات هیدرولیک را نمیتوان به نقاط دوردست منتقل کرد و انجام این امر بسیار هزینهبر خواهد بود. از این رو تمامی اجزای سیستم هیدرولیک میبایست بر روی آن بوده و یک پکیج کامل به محل حفاری منتقل شود. این مسئله در مورد هوای فشرده صادق نیست. دریل واگن هیدرولیک به این دلیل به مراتب سنگینتر خواهد بود.
قابلیت نگهداری و تعمیر
یکی از عوامل مهم در انتخاب تجهیزات حفاری، قابلیت نگهداری و تعمیر آنهاست. تجهیزات پنوماتیک به دلیل ساختار سادهتر، نیاز به نگهداری کمتری دارند و قطعات یدکی آنها نیز به راحتی در بازار یافت میشود. از سوی دیگر، سیستمهای هیدرولیک با وجود بازدهی بالاتر، به نگهداری دقیقتر و سرویسهای تخصصیتری نیاز دارند. خرابی در سیستمهای هیدرولیک ممکن است هزینهبر باشد، زیرا قطعات آنها پیچیدهتر و نیازمند تنظیمات دقیق هستند.
مصرف انرژی و هزینههای عملیاتی
مصرف انرژی یکی از مهمترین پارامترهای اقتصادی در انتخاب تجهیزات حفاری است. تجهیزات پنوماتیک به دلیل استفاده از کمپرسورهای هوا، معمولاً مصرف انرژی بالاتری دارند و هزینههای سوخت یا برق کمپرسور به هزینههای عملیاتی اضافه میشود. در مقابل، تجهیزات هیدرولیک به دلیل بهرهوری بالاتر در انتقال انرژی، در طولانیمدت هزینههای عملیاتی کمتری خواهند داشت. این مسئله مخصوصاً در پروژههای بزرگ و بلندمدت اهمیت بیشتری پیدا میکند.
ایمنی و پایداری سیستم
ایمنی تجهیزات حفاری در محیطهای صنعتی از اهمیت بالایی برخوردار است. سیستمهای پنوماتیک به دلیل کار با هوای فشرده، ریسک نشت و آلودگی کمتری دارند و ایمنی بالاتری را در شرایط خاص ارائه میدهند. در مقابل، سیستمهای هیدرولیک با سیالات تحت فشار کار میکنند که در صورت نشتی میتوانند باعث آلودگی محیطزیست و خطرات احتمالی برای کارکنان شوند. استفاده از تجهیزات استاندارد و انجام سرویسهای منظم در هر دو سیستم، نقش مهمی در کاهش این خطرات دارد.
کارایی در شرایط محیطی مختلف
یکی دیگر از فاکتورهای مهم در انتخاب بین دریلهای پنوماتیک و هیدرولیک، سازگاری آنها با شرایط محیطی است. تجهیزات پنوماتیک در محیطهای سرد و مرطوب عملکرد بهتری دارند، زیرا سیستمهای هوای فشرده کمتر تحت تأثیر شرایط آبوهوایی قرار میگیرند. در مقابل، تجهیزات هیدرولیک در محیطهای گرم و خشک ممکن است با مشکلات مربوط به دمای سیال و افزایش فشار روبرو شوند. انتخاب صحیح تجهیزات بر اساس شرایط محیطی پروژه، میتواند تأثیر بسزایی در عملکرد و طول عمر دستگاه داشته باشد.
فشار دریل پنوماتیک
برای کاربردهای مختلف، فشار مورد نیاز به عواملی همچون سختی سنگ، اندازه سرمته و عمق چال بستگی دارد. در اینجا یک تقسیمبندی کلی ارائه شده است:
سنگهای نرم تا متوسط (سنگ آهک، ماسهسنگ)
- فشار: ۷ تا ۱۰ بار (100 تا 150 psi)
- دلیل: فشار پایینتر کافی است، زیرا این نوع سنگها بهراحتی شکسته میشوند. فشار بیش از حد میتواند باعث سایش سریع سرمته و کاهش راندمان حفاری شود.
سنگهای سخت (گرانیت، بازالت، کوارتزیت)
- فشار: ۱۰ تا ۱۴ بار (150 تا 200 psi)
- دلیل: سنگهای سخت به انرژی ضربهای بیشتری نیاز دارند تا بتوان به آنها نفوذ کرد. فشار بالاتر باعث افزایش انرژی ضربهای میشود که برای نفوذ در مواد متراکم و سخت ضروری است.
حفاری چالهای عمیق
- فشار: ۱۴ تا ۲۵ بار (200 تا 350 psi)
- دلیل: در حفاریهای عمیق، افت فشار هوا در طول لوله حفاری بیشتر است، بنابراین فشار بالاتری لازم است تا عملکرد مؤثر چکش DTH حفظ شود.
حفاری روباره (شن، ماسه و مواد سست)
- فشار: ۶ تا ۸ بار (90 تا 120 psi)
- دلیل: در مواد سست، فشار کمتر ریزش دیواره چال را کاهش میدهد، در حالی که نیروی کافی برای پیشروی سرمته را حفظ میکند.
چگونه فشار مناسب را انتخاب کنیم:
- فشار بالاتر: نفوذ سریعتر، انرژی ضربهای بیشتر، مصرف هوای بالاتر
- فشار پایینتر: عمر بیشتر سرمته، کاهش استهلاک تجهیزات، مصرف سوخت کمتر
تفاوت فشار مورد نیاز در حفاری DTH و تاپ هامر
۱. حفاری دان د هول DTH
- فشار عملیاتی: ۷ تا ۲۵ بار (100 تا 350 psi) — بسته به نوع سنگ و عمق حفاری
- موارد کاربرد: حفاری چالهای عمیق و متوسط، سنگهای سخت و متراکم
- دلیل: در سیستم DTH، چکش مستقیماً پشت سرمته قرار دارد و ضربات با فشار هوای فشرده به سرمته وارد میشود. برای حفظ انرژی ضربهای در چالهای عمیق، فشار هوای بالاتر لازم است.
- مزیت: نفوذ بالا در سنگهای سخت، دقت بیشتر در حفاری عمودی
- معایب: مصرف هوای بیشتر، نیاز به کمپرسور قویتر
۲. حفاری تاپ هامر (Top Hammer)
- فشار عملیاتی: ۵ تا ۱۲ بار (70 تا 175 psi) — بسته به دستگاه و نوع کاربرد
- موارد کاربرد: حفاری چالهای کمعمق و متوسط، سنگهای نرم تا نیمهسخت
- دلیل: در سیستم تاپ همر، چکش بالای لوله حفاری قرار دارد و انرژی ضربهای از طریق میله حفاری (راد) به سرمته منتقل میشود. در چالهای عمیق، افت انرژی ضربهای رخ میدهد، بنابراین فشار بالا همیشه مؤثر نیست.
- مزیت: سرعت حفاری بالا در چالهای کوتاه، مصرف هوای کمتر
- معایب: کاهش راندمان در چالهای عمیق، استهلاک بیشتر رادها
نتیجه:
- برای چالهای عمیقتر و سنگهای سخت: DTH بهتر است چون انرژی ضربهای مستقیماً به سرمته منتقل میشود.
- برای چالهای کمعمق و سنگهای نیمهسخت: تاپ هامر مناسبتر است، چون سرعت بالاتر و مصرف هوای کمتری دارد.

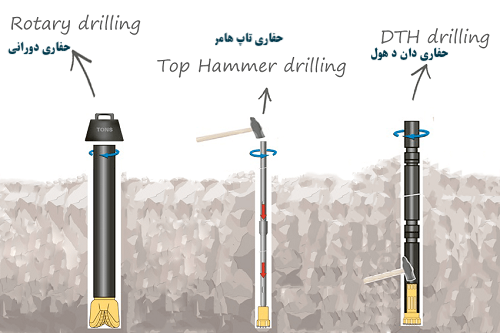

نگاه دقیقتر به اقسام حفاری غیراکتشافی: روتاری، چکش داخل چال، چکش پایین چال
حفاری و انفجار از بخشهای مهم فعالیتهای معدنی هستند. در این مطلب به معرفی سه روش حفاری سنگ خواهیم پرداخت: حفاری دورانی، حفاری داخل چال و حفاری چکش بالا. این واژگان تا حدی ناآشنا به نظر می آیند، این از آن روست که ما عموما اصطلاحات لاتین آنها را به کار می بریم و به ترتیب عبارتند از: حفاری روتاری، حفاری Down The Hole یا به اختصار DTH و حفاری تاپ همر. هرکدام از این روشها برای عملیات حفاری متفاوتی مناسب هستند و انتخاب غلط به هدررفت منابع خواهد انجامید.
در ابتدا اصول عملکردی آنها را خواهیم گفت:
حفاری روتاری
در حفاری روتاری، دکل خود فشار محوری و گشتاور دورانی کافی را برای عملیات فرآهم میسازد. در این عملیات مته بر روی سنگ چرخش و حفاری را توامان پیش می برد که این به اعمال فشار دینامیک و استاتیک بر سنگ می انجامد. متهها به طور پیوسته در کف چال دوران کرده و می سابند تا سنگ ترک برداشته و بشکافد. نازل نیز در فشار و دبی معینی هوای فشرده را به داخل حفره می دمد تا برادههای حفاری شده را به طور پیوسته از کف چال، در مسیر دورانی هول راد و دیواره به بالا بفرستد.
حفاری دان د هول
در حفاری دان د هول چکش پشت متهی حفاری قرار گرفته و با حرکت راد حفاری به حرکت واداشته می شود. به واقع در حفاری دان د هول به ترتیب بر روی دکل روتیشن، راد، چکش و مته را خواهیم داشت. این ترتیب در حفاری تاپ هامر متفاوت بوده و به ترتیب چکش، راد و مته را خواهیم داشت. در حفاری دان د هول (پایین چال) پیستون یا چکش مستقیما بر مته ضربه وارد می کند، همزمان سیلندر خارجی چکش نیز جهت متهی حفاری را تنظیم می کند. در نتیجهی این نوع عملکرد مقدار کمتری از انرژی کوبشی در اتصالات هدر می رود و امکان حفاری کوبشی عمیقتر وجود خواهد داشت.
علاوه بر اینها، اثر نیروی ضربه مستقیما بر روی سنگ، در کف چال، وارد می شود که بازدهی را بالاتر می برد و ضربه نیز دقیقتر از سایر روشهای حفاری خواهد بود. همچنین DTH برای چالهای بزرگ حفاریهای سنگ سخت، بالاخص سنگهایی با سختی بیش از ۲۰۰ مگاپاسکال، مناسب است. لیکن باید در نظر داشت که برای سنگهایی با سختی کمتر از ۲۰۰ مگاپاسکال، بهرهگیری از حفاری دان د هول نه تنها به هدررفت انرژی خواهد انجامید، بلکه به بازدهی پایین حفاری و خوردگی متهها خواهد انجامید؛ این رخداد از آن روست که سنگ نرم قابلیت جذب ضربات چکش را ندارد.
حفاری تاپ هامر
در ماشینآلات حفاری تاپ هامر نیروی کوبشی توسط پیستون پنوماتیک یا هیدرولیک نصب شده بر روی دکل تولید شده و از طریق اداپتور راد و لولهی مته به مته منتقل می شود. در همین حال، سیستم کوبشی سیستم روتیشن (چرخشی) حفاری را نیز به حرکت وامیدارد. به محض ارسال موج تنش به متهی حفاری، این انرژی به شکل نفوذ مته در سنگ نمایان می شود. در حفاری تاپ همر کمپرسور هوا نقش پاکسازی مسیر با دمیدن و تخلیهی برادهها را دارد.
در ماشینآلات دریفتر، انرژی ضربه با فرکانس ضربه تلفیق شده و خروجی کوبشی دستگاه را تشکیل می دهد. می بایست مدنظر قرار گیرد که روش تاپ هامر عموما برای حفاری با قطر ماکسیمم ۱۲۷ میلیمتر و بیشینهی حفاری عمقی ۲۰ متر مورد استفاده قرار میگیرد.
